1-35KV交聯聚乙烯絕緣無鹵阻燃電力電纜
本產品符合GB／T12706、GB／T18380 3及l(fā)Ec60502、IEc60332—3、IEc60754、IEc61D34等標準規定，產品主要用于核電站、城市軌道交通、高層建筑以及對安全環保有較高要求的場所，作固定敷設輸配電能用。
本產品適用于工頻額定電壓Uc／u。(Kv)為0 6／-、6／6(6，_O}、8 7，_0(8 7，_5】、12／20、26／35 等輸配電系統。
★U[：電纜中導體與屏蔽之間的額定工頻電壓，u：電纜中導體之間的額定工頻電壓。 電纜導體長期允許最高工作溫度為90℃ 導體短路時{最長持續時間不超過5秒}電纜導體的最高工作溫度不超過250℃。
電纜敷設時的電纜本體及環境溫度不低于O℃ 。 電纜允許最小彎曲半徑：?jiǎn)涡倦娎|為電纜外徑的20倍，多芯電纜為電纜外徑的15倍。 電纜敷設不受落差限制。 電纜的名稱、型號、規格、電壓及適
用范圍
電纜型號、名稱及適用范圍
電纜型號、名稱及適用范圍
銅導體直流電阻

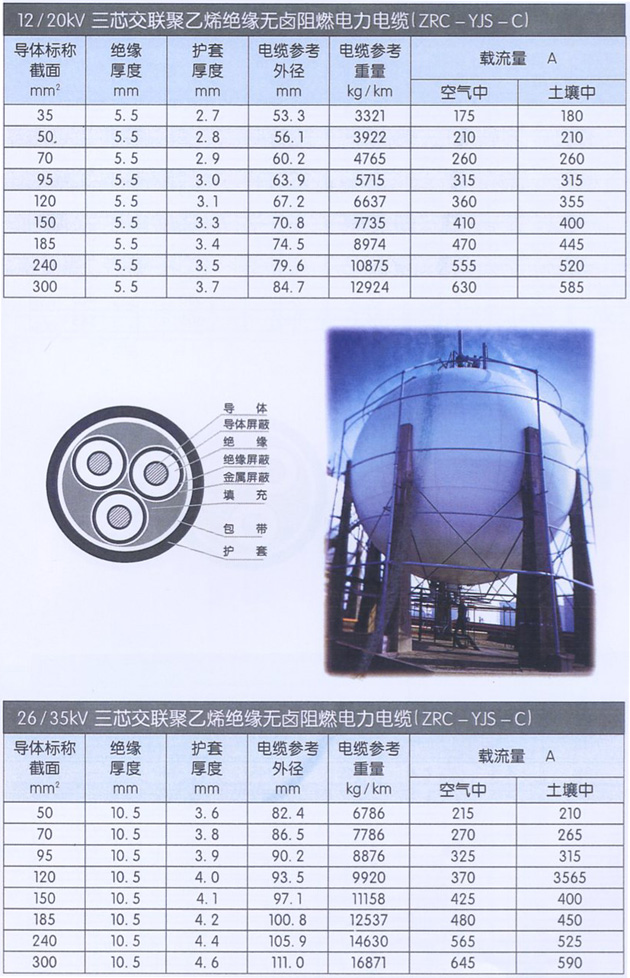

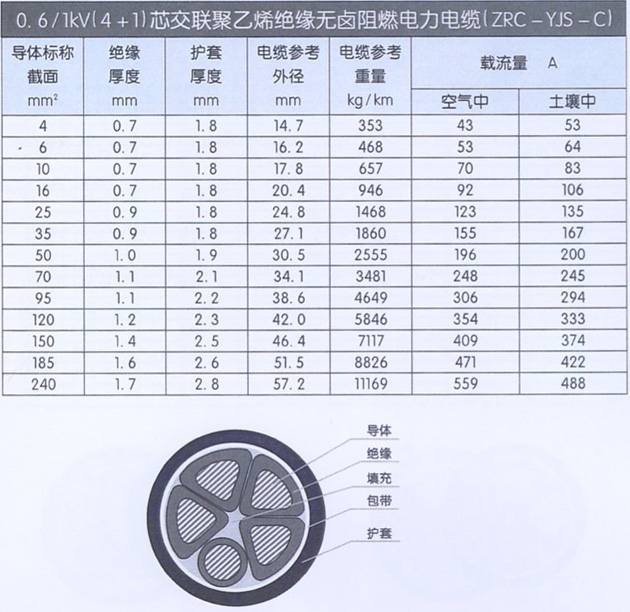

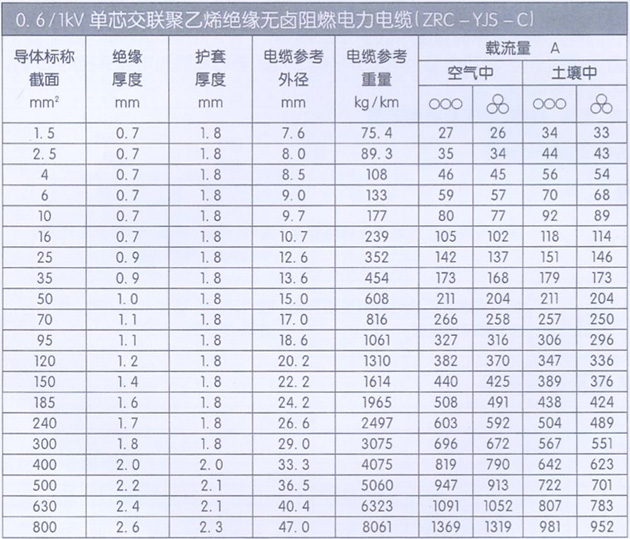

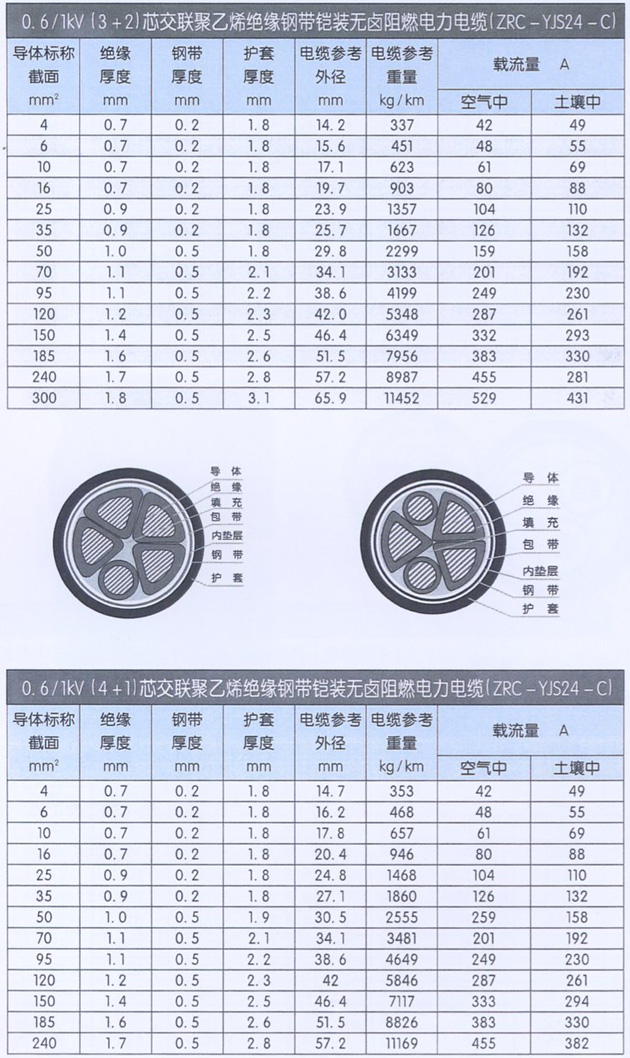

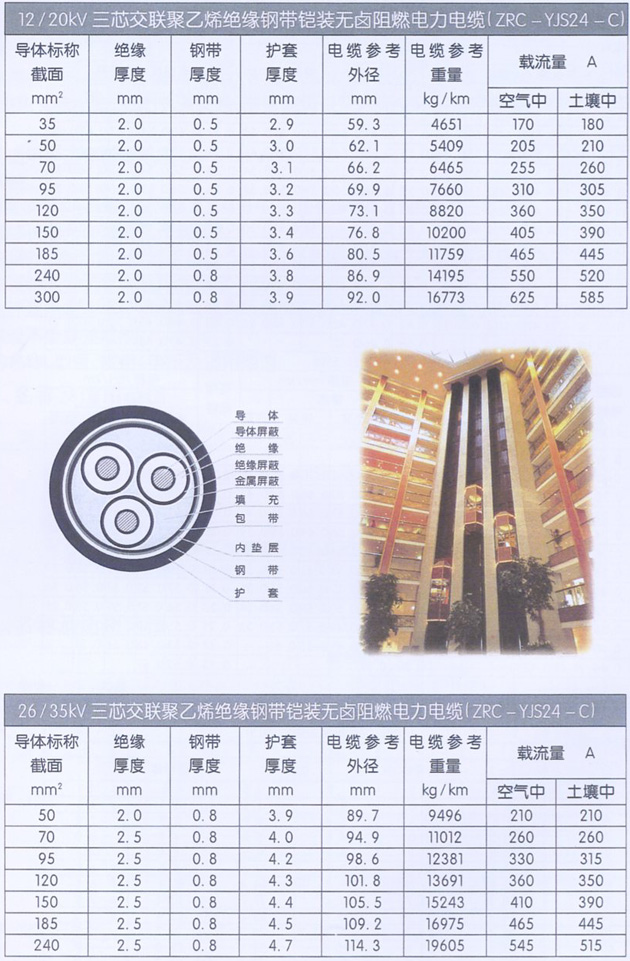

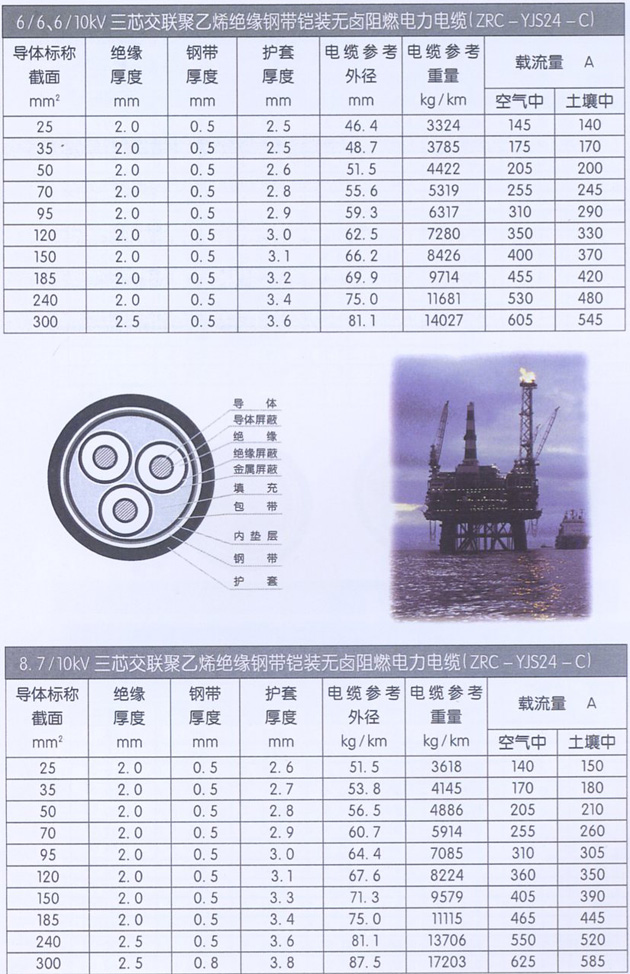

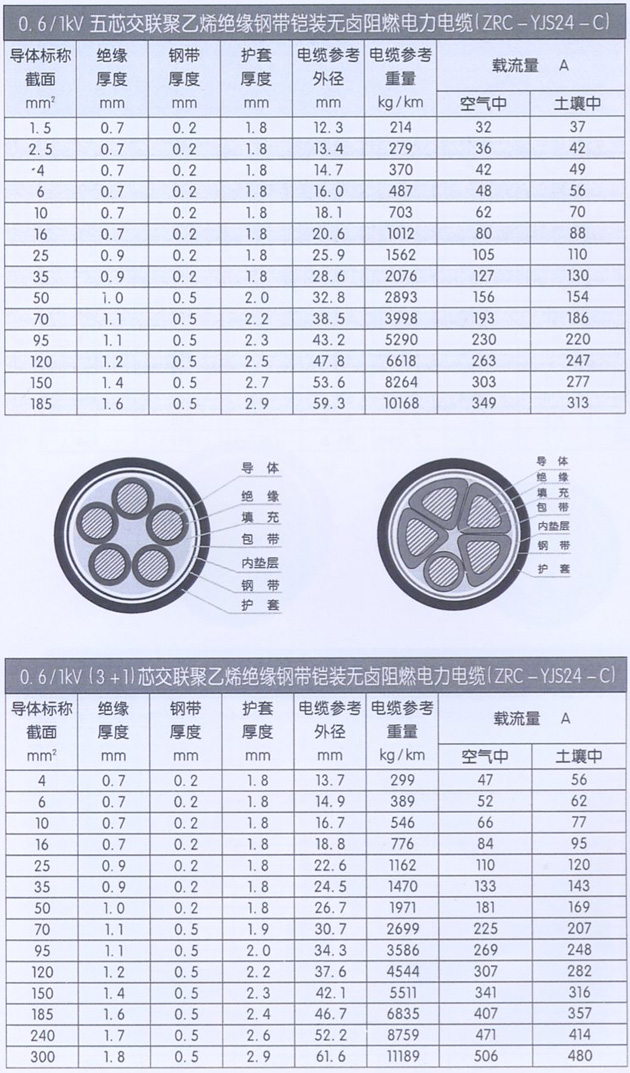

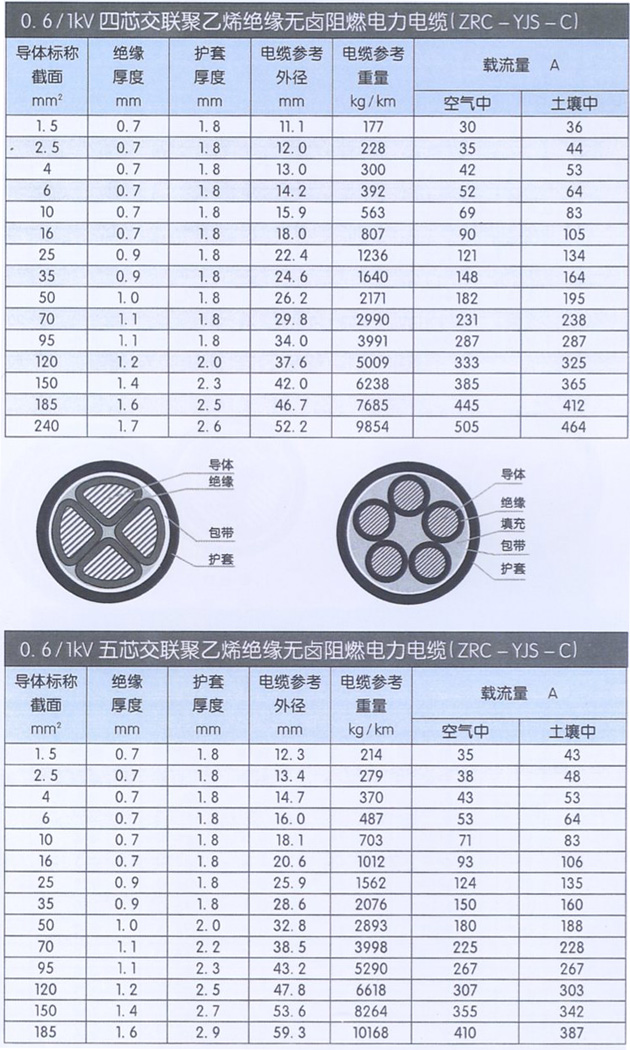

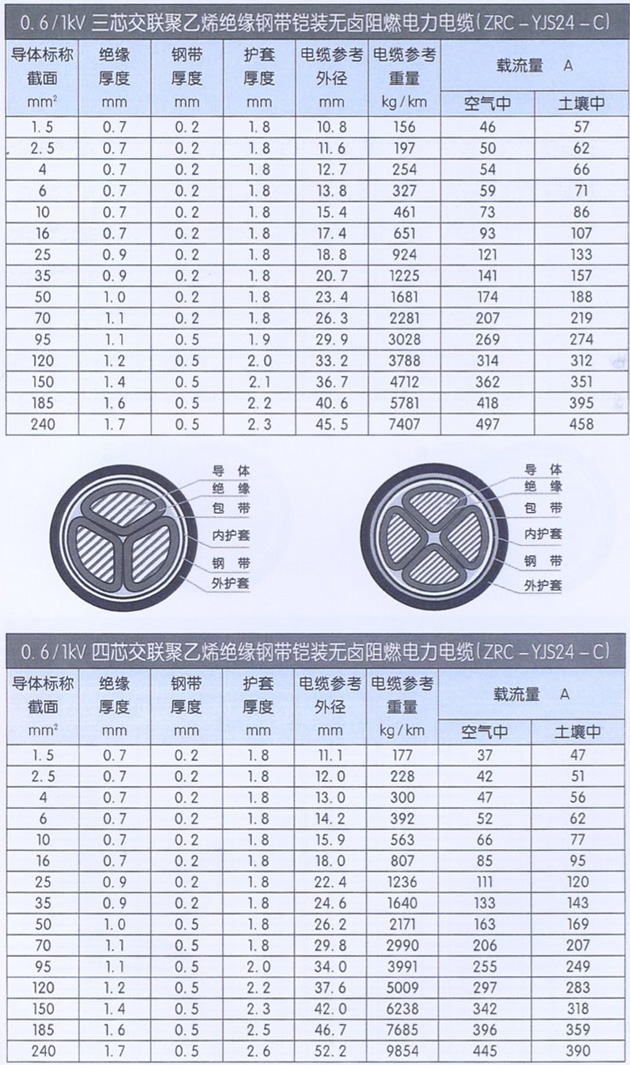

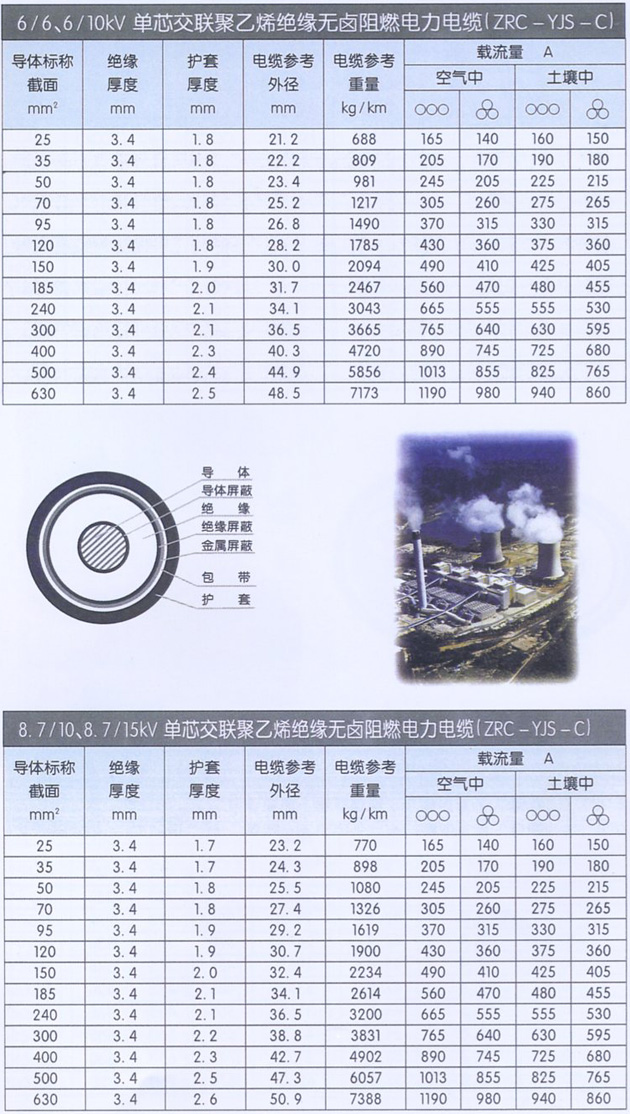

電纜結構尺寸及載流量

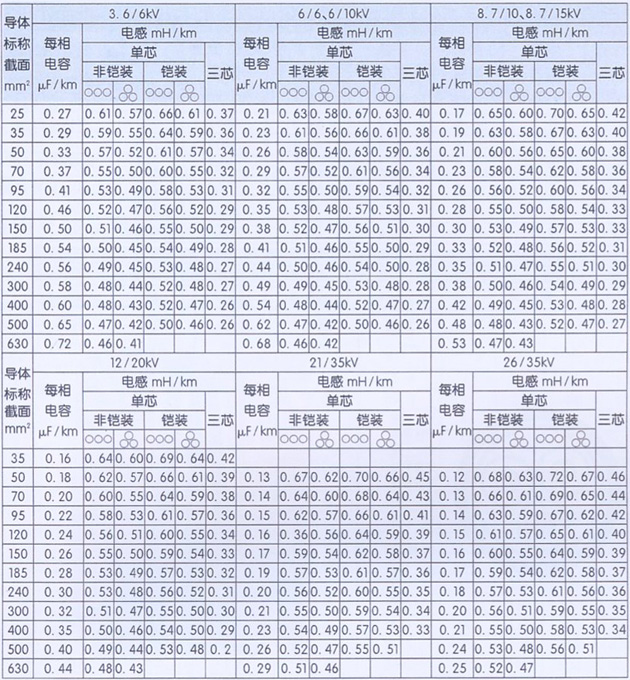

電感、電容

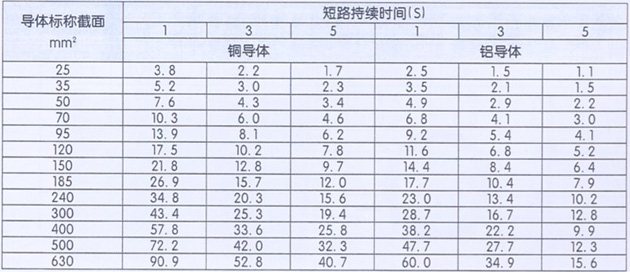

導體允許短路電流KA
金屬屏蔽允許短路電流KA
注：A-金屬屏蔽有效截面（MM2）
環境條件對電纜載流量的修正系數
空氣溫度為載流量的影響
土壤溫度對載流量的影響

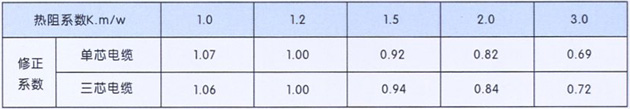

土壤熱阻系數對載流量的影響
敷設深度對載流量的影響

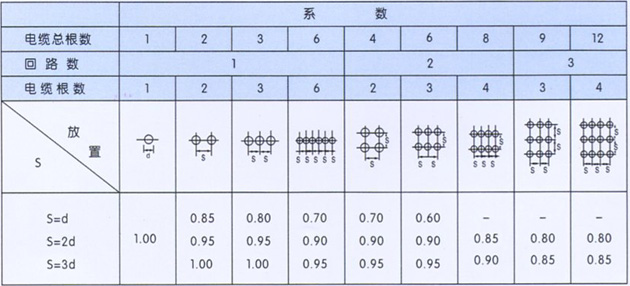

多芯電纜水平敷設組間距變化
敷設條件：
1、空氣中電纜敷設在陰影處，環境溫度為40攝氏度；土壤中電纜直埋深度為1000MM，土壤熱阻系數為1.2KV/W，環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時，中心間距均為一倍電纜外徑；多芯電纜為單根敷設。
